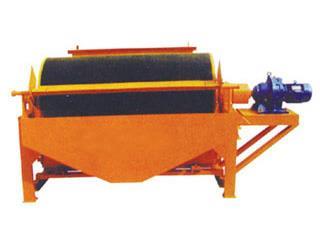

磁系是永磁滚筒磁选机关键的部件，磁系的设计对于磁选机相当重要，在设计磁系时，在考虑到矿物性质的同时应注意以下几个方面：
一、具有较高的磁场强度：
根据磁场力公式F-xH·gad可知，要获得较高的磁场力应采用高场强H，或者采用高梯度gadH来实现。因常规的筒式磁选机是开放式的磁系设计作为前提的，所以提高磁选机磁场的强度主要是以选择高磁能积(BH)，高矫顽力H和高剩磁B材料钕铁硼(Nd-Fe-B)，还可设计出合理磁系的结构参数用以增加磁场的强度。
二、合适的径向磁场梯度和磁场作用深度：
径向磁场的梯度越大越好，但磁场梯度与磁场深度是矛盾的。磁场梯度越大，磁场与磁系统的单位距离减小得越快，磁场的作用深度越小，两者兼顾是磁系统设计的主要任务。
三、周向磁场梯度应尽可能的小
对于永磁滚筒磁选机，只有作用在径向的磁力才是有用的，它能吸附鼓面上的矿粒。当矿粒被吸附在圆筒表面时，在输送到磁性材料放电处的整个过程中，都要求矿粒始终吸附在圆筒表面，通过改变磁场的周向产生周向磁场梯度，再产生周向磁场力，其方向指向高场强区，周向磁场的梯度越大，周向磁场力越大，这种力将矿粒吸引到高场强区，并停留在磁场峰值附近，阻碍了矿粒的顺利放电。由于磁场强度低、矿浆流速快，吸附在外层的磁性颗粒容易在尾矿中流失，导致尾矿品位的提高。因此，磁路设计应尽量的减小周向磁场的梯度，使周向磁场力越为均匀的分布，增加分离效率。
四、根据分选要求，确定合理极数
永磁滚筒磁选机磁极沿筒周向极性交替排列，磁性矿粒经过许多磁极并做多次翻转易别出夹杂在其间的脉石和贫连生体。所以根据分选的要求，需合理的确定磁系的极数，如若需要强化分选的作业，极数越多，翻转次数越多，对提高精矿的品位是有益的，如以增加分选的回收率为目标，则极数不宜过多，过多的翻转次数对于选矿的回收率有负面影响。
