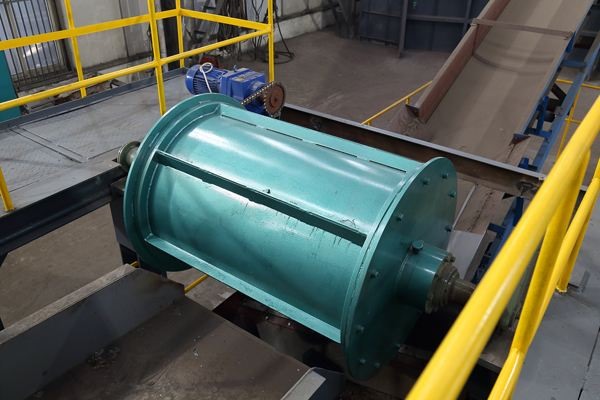

一款永磁系废钢磁选机中，包括∶机架和机罩，机罩顶面上装设了原矿入口，机架下部装设了尾矿出口与精矿出口，还包括∶磁滚筒电机，减速机，中心轴，磁滚筒和卸矿机构。减速机与磁滚筒电机经过皮带轮与三角带的连接，减速机用于降低磁滚筒的转速;中心轴安装在机架上，其在跟机架的连接之处套设了瓦盒，中心轴与减速机的输出端通过联轴器连接，磁滚筒固定在中心轴上，从而实现磁滚筒电机间接带动磁滚筒转动。
卸矿机构与磁滚筒配合，用于将精矿从磁滚筒上卸下，卸下的精矿落入到位于磁滚筒下方的精矿出口而排出，而无磁矿物，则会直接从磁滚筒上滑落，从位于磁滚筒下方的尾矿出口直接流出。其中，磁滚筒是由若干个磁块经过螺丝固于铁导磁板上面构成了滚筒形，并且在外部使用不锈钢筒皮进行包裹而成，所构成的磁系是为圆周磁系，其磁包角是为360°。
该废钢磁选机的磁滚筒与磁性矿物同步运动，适合于细粒级、微细粒级矿物的磁选。不锈钢筒皮包裹在外部，使得矿物与工作面接触面积大，能越大限度的防范微细粒级弱磁性矿物的流失。另外，工作面会直接跟矿物接触，工作面磁感应强度越高，对磁性较弱的矿物及连生矿物回收作用好，可选物不易跑尾。
该磁选机的特点：
1、能耗低，不需要激磁电排来产生磁场，因此能够减低设备能耗，并且减少了设备产生故障的几率以及维修维护作业的难度，同时还可以减少设备重量;
2、设备磁系为永磁磁系，永磁磁系的优点是能减少漏磁，使磁场气隙值减小，并且选矿的过程之中被吸附出的强磁类矿物随着磁系进行同步运动，不会产生强磁类矿物由磁选工作面上脱离的现象;
3、该废钢磁选机采用上部给料方式，将物料从磁选机磁滚筒的上部将物料给入，使得分选面接近于磁滚筒圆周的50%。
