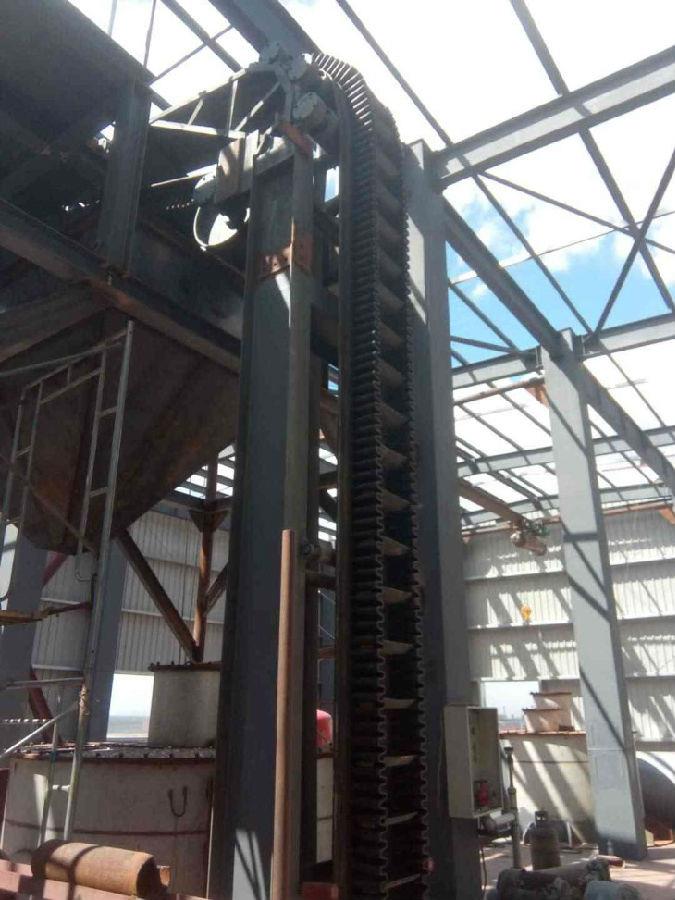

据悉，大倾角皮带机的构造包括改向滚筒A、尾架、除尘口、导料槽、改向滚筒B、上缓冲托辊、平行支架、平行支架支腿、压带轮、四弧机架、倾斜支架、倾斜支架支腿、上托辊、下托辊、凸弧架、传动滚筒、改向滚筒C、头部漏斗、头部护罩、驱动装置、输送带、输送带凸起、改向滚筒D、挑带轮等。其特征在于倾斜支架倾斜设置，倾斜支架的后端与平行支架连接，倾斜支架的前端和凸弧架连接，倾斜支架的上面设成弧形凹槽形，在倾斜支架上的弧形凹槽里设有输送带，输送带上设有输送带凸起，输送带凸起设成倒立的“人”字型，相邻输送带凸起间的间距相等。
该设备耐使用，输送量大，工作效率高，机架凸弧段采用滚筒支撑，强度大，不易磨损，使用寿命相当长。
其结构中的挑带轮，现有技术中是有一个底辊与挑辊组成，这种挑带轮会使皮带跑偏，其稳固性能差，而且皮带还容易磨损，使用寿命短，需要经常更换皮带，操作麻烦，还给用户增加了经济负担。
对此，有技术人员提供一种大倾角皮带机用新式挑带轮，该挑带轮结构包括瓦盒、皮带轮A、皮带轮B、托辊A、托辊B、托辊C、中心轴，其特征在于在中心轴上中间位置设置有托辊B，在中心轴上托辊B的左右两侧分别设置有托辊A和托辊C，托辊A、托辊B、托辊C 为三个独立的个体，托辊A、托辊B、托辊C均可绕中心轴旋转，皮带轮A设置在托辊A上，皮带轮 B设置在托辊C上，中心轴的左右两端分别设置有瓦盒。
工作原理∶该挑带轮在中心轴上设置有三个分别独立的托辊，即托辊A、托辊B 和托辊C，这三个托辊是单独分开的，可以独自旋转，而托辊A、托辊B和托辊C之间不会相互干扰，也可以同时旋转，目的是减少皮带的磨损，防止皮带跑偏。
该大倾角皮带机用挑带轮可防止皮带跑偏，并且皮带不容易损坏，大大提高了保护皮带的作用，稳固性能好，使用年限越长。
